プラチナコートUP工法- 外壁タイル剥落防止工法 –

外壁タイル貼り仕上げは、高級感、そして優れた高耐久性に富んでいます。
その為多くのマンションやビルに数多く採用されております。
しかしタイルの浮きが発生し始めていても、外観目視だけではほとんど発見することが出来ない為、定期的なテストハンマー等による打診調査を実施する事が有効と思われます。築年数だけで判断するのは危険です。
現在では多種多様なタイル剥落防止工法が上市されています。

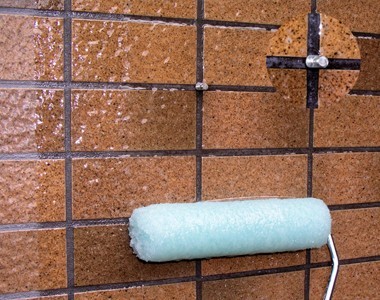

プラチナコートUP工法は、高塗膜耐久性を持った透明な特殊1成分形ウレタン樹脂をタイル面に塗り、塗膜乾燥後アンカーピンで固定し尚且つ再度上に塗り重ねて行くという工法です
下記、画像をご覧ください。
プラチナコートUの透明度の高さと塗膜強度の高さがお分かりいただけると思います。

ガラス部分にSプライマー及びプラチナコートUを塗布してある状態

ガラス部分にSプライマー及びプラチナコートUを塗布してある状態

ハンマーでガラスを割る

ハンマーでガラスを割る

ビンを振ってみても、ガラスが飛び散る事はありません

完全にガラスが割れた状態

ビンを振ってみても、ガラスが飛び散る事はありません

完全にガラスが割れた状態

完全にガラスが割れた状態

ビンを振ってみても、ガラスが飛び散る事はありません

剥落につながる可能性のある『浮き』の箇所と要因
… 定期的な劣化調査が必要です

外壁タイル貼り仕上げ

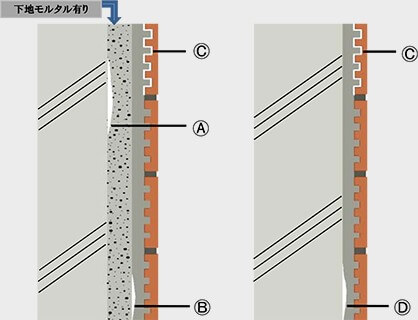

外壁タイル貼り仕上げにおける、各層の剥落につながる浮きは、下記の界面で発生します。

  1.  躯体コンクリートと下地モルタルの界面
  2.  下地モルタルと貼り付けモルタルの界面
  3.  貼り付けモルタルとタイル裏面の界面
  4.  躯体コンクリートと貼り付けモルタルの界面

以上の様に、接着拘束されている2種類の素材が乾燥収縮や温度変化による伸縮、又は地震や雨水の浸入などさまざまな要因によって異なる動きをした時その界面に応力が発生し、その応力がそれぞれの接着力強度を上回った場合に肌別れし浮きとして発生します。

施工現場に吸気口のある場合

施工現場に吸気口のある場合

施工現場に吸気口がある場合、左記写真のようにプラスチックボード等で延長して足場の外側に吸気の口が来るように工夫して下さい。こうする事によって、施工中の材料の臭気が建物内に入り込むのをかなり防ぐことができます。

このように吸気口を延長出来ない場合、吸気のファンが停止している時を狙って、ビニール養生で吸気口を完全密封して施工して下さい。そうする為には、現場関係者(施主様含む)と、かなり綿密な打ち合わせが必要となってきます。

透明塗膜では類を見ない高性能と耐久性

UR都市機構、外壁複合補修工法の要求性能試験に全て合格しております。

項目判定基準プラチナコートU
コンクリート躯体に対する
アンカーピンの引抜き試験
1,470N 以上5,157N
複合補修層に対する
アンカーピンの引抜き試験
1,470N 以上3,246N
複合補修層の接着強度試験0.7N/㎣1.0N/㎣
複合補修層の補強効果確認
(面外曲げ)試験
曲げ強度が490Nもしくは
変位が30mmで破断しないこと
変位30mm以上
温冷繰り返しに対する
耐久性試験
0.5N/㎣0.9N/㎣



※アンカーピンの性能はプラチナアンカーの試験結果です。
※自社試験による

使用材料一覧

材料名内容荷姿
プラチナコートSプライマーアクリルシリコン樹脂(溶剤系)14kg/set
(主剤:13kg 硬化剤:1kg)
プラチナコートU特殊1成分形ウレタン樹脂(弱溶剤系)16kg
プラチナコートSA
(艶有・半艶)
アクリルシリコン樹脂(弱溶剤系)15kg/set
(主剤:9kg 硬化剤:6kg)
プラチナコートUT
(3分艶有)※
アクリルウレタン樹脂(弱溶剤系)3.2kg
プラチナアンカーSUS304製特殊専用アンカーピン30mm・50mm・80mm
100本/箱
プラチナアンカーTSUS304製特殊専用アンカーピン36mm・50mm・70mm
100本/箱



※プラチナコートUT(3分艶有)は特注品扱いとなる為、ご相談下さい。

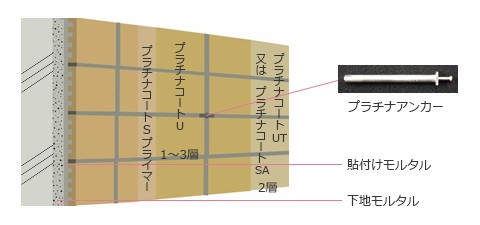

UP-1工法

UP-1工法
工程使用材料使用量(/㎡)
1穿孔4孔
2プラチナコートS
プライマー
0.12kg
3プラチナコートU0.3kg
4プラチナアンカー4本
5プラチナコートU0.3kg
6プラチナコートU0.3kg
7プラチナコートSA
又はUT
0.1kg
8プラチナコートSA
又はUT
0.1kg

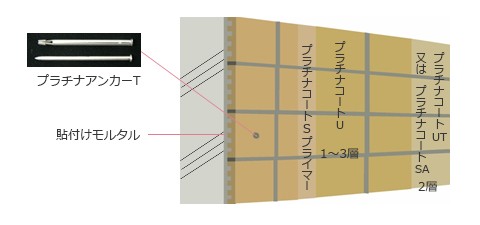

UP-2工法

UP-2工法
工程使用材料使用量(/㎡)
1穿孔4孔
2プラチナアンカーT4本
3プラチナコートS
プライマー
0.12kg
4プラチナコートU0.3kg
5プラチナコートU0.3kg
6プラチナコートU0.3kg
7プラチナコートSA
又はUT
0.1kg
8プラチナコートSA
又はUT
0.1kg
